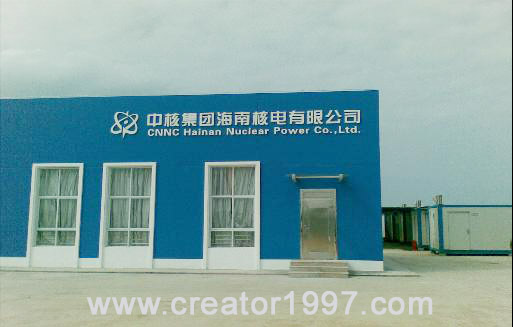

中核集团海南核电有限公司装备CREATOR快捷会议系统

    核是种很奇妙的东西，用在战争上，可以使人类顷刻间生灵涂炭；用在现代化经济建设中，却会给人类带来莫大的福音。海南岛四面环水，海水资源丰富，充分利用近海核气资源进行发电，其发电量将会占据海南岛总电量的半壁江山，将会为南国人民带来一系列的经济效益。CREATOR快捷智能会议系统在中核集团海南核电有限公司成功应用。
    由集成系统处理中控主机搭配无线触摸屏，实现会场无处不在的高效率操控，将设备电源控制、信号切换、音量调节、球机跟踪、背景音乐、本地及远程会议，融入触摸的科技世界里。

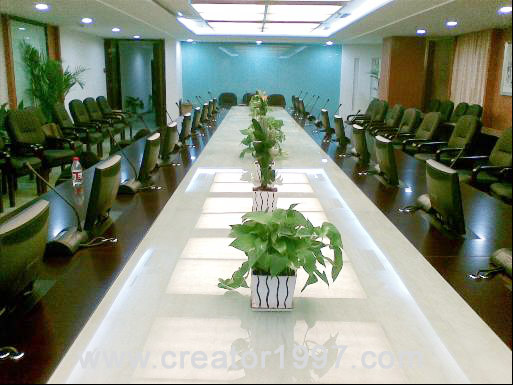

    该项目有三个会议室，共用了一个CREATOR快捷PGMII中控主机，三个无线ST6500C触摸屏，二个RF接收器。这里要求的是，触摸屏只唯一对应每个会场，不能对其他会场的设备、信号进行切换及其占用。









本次工程中所遇到的问题回顾-----

关于RF收发器方面的问题：

    发射模块（RF Remote Module）是利用无线电信号对远方的各种机构进行控制的遥控设备。这些信号被远方的接收设备接收后，可以指令或驱动其它各种相应的机械或者电子设备，去完成各种操作，如闭合电路、移动手柄、开动电机，之后再由这些机械进行需要的操作。作为一种与红外遥控器相补充的遥控器种类，在车库门、电动门、道闸遥控控制，防盗报警器，工业控制以及无线智能家居领域得到了广泛的应用。
     发射模块常用的载波频率为315mHz或者433mHz，遥控器使用的是国家规定的开放频段，在这一频段内，发射功率小于10mW、覆盖范围小于100m或不超过本单位范围的，可以不必经过“无线电管理委员会”审批而自由使用。我国的开放频段规定为315mHz，而欧美等国家规定为433mHz，所以出口到上述国家的产品应使用433mHz的遥控器。
     发射模块常用的编码方式有两种类型，即固定码与滚动码两种，滚动码是固定码的升级换代产品，目前凡有保密性要求的场合，都使用滚动编码方式。
 滚动码编码方式有如下优点：
 1、保密型强，每次发射后自动更换编码，别人不能用“侦码器”获得地址码；
 2、编码容量大，地址码数量大于10万组，使用中“重码”的概率极小；
 3、对码容易，滚动码具有学习存储功能，不需动用烙铁，可以在用户现场对码，而且一个接收器可以嵌入多达14个不同的发射器，在使用上具有高度的灵活性；
 4、误码小，由于编码上的优势，使得接收器在没有收到本机码时的误动作几乎为0。
 固定码的编码容量仅为6561个，重码概率极大，其编码值可以通过焊点连接方式被看出，或是在使用现场用“侦码器”来获取，所以不具有保密性，主要应用于保密性要求较低的场合，因为其价格较低所以也得到了大量的应用。
 关于发射模块发射距离的影响因素：
 影响发射模块遥控距离的因素主要有如下几点：
 1、发射功率：发射功率大则距离远，但耗电大，容易产生干扰；
 2、接收灵敏度：接收器的接收灵敏度提高，遥控距离增大，但容易受干扰造成误动或失控；
 3、天线：采用直线型天线，并且相互平行，遥控距离远，但占据空间大，在使用中把天线拉长、拉直可增加遥控距离；
 4、高度：天线越高，遥控距离越远，但受客观条件限制；
 5、阻挡：目前使用的无线遥控器使用国家规定的UHF频段，其传播特性和光近似，直线传播，绕射较小，发射器和接收器之间如有墙壁阻挡将大大打折遥控距离，如果是钢筋混泥土的墙壁，由于导体对电波的吸收作用，影响更甚。
