CREATOR快捷产品在长沙芙蓉区人民检察院的应用
2009-07-04
微信
微博
概述
随着科技的不断发展和进步，也随着国家各个部门职能的分化和细化，各政府职能部门开始采用现代化的设备，以期达到理想的效果。但随着需求的增加，各种设备也在不断增多，控制方式与管理也越来越复杂，同时对于环境的控制，很难根据需要及时改变以达到期望的效果。而使用全自动智能化设备中央集成控制系统配合触摸屏就可以将复杂的控制环境简单化。只需要用手轻触触摸屏上相应的界面就能对几乎所有的电气设备进行控制，包括各种投影机、屏幕升降器、红外遥控设备、信号切换矩阵、电力照明系统、音量调节器等等各种功能控制。大大提高了工作效率，也简化了复杂的操作系统，带来一个拥有优美音质、清晰图象以及具备音视频会议系统、投影幕系统、同声传译系统、投票表决等功能的大型会议厅和应急指挥中心。
根据此次长沙芙蓉区人民检察院工程的现场需求以及我们的实际工程经验，我们将整个工程细化成以下几个子系统。
■ 多媒体中央控制系统
■ A/V系统
■ 扩音、音响系统
■ 会议环境控制系统
结合该检察院的具体使用情况，本方案中主要运用CREATOR快捷的DTX-7900C无线画中画触摸屏和ST-6500C作为主要控制终端；配备CREATOR快捷的CR-PGMII可编程中控主机和TOUCH AV作为整个控制系统的核心；使用CREATOR快捷的VGA0808、AV0808矩阵切换器进行音/视频信号的相互切换；采用CREATOR配备的周边设备对会议厅的电力环境进行智能操控。
各系统分析：
1、多媒体中央控制系统
中央控制系统是多功能会议系统中众多设备的神经中枢，集成各种控制接口，可以控制所有的红外设备和支持RS232,RS485,RS422任意一种协议的设备。采用技术成熟、功能齐全、用途广泛的CREATOR CR-PGMII中央控制主机与TOUCH AV中央控制主机，操作简单、可靠性高，更加智能化。内置超大内存，可高速运算复杂的逻辑指令，强大的内置可编程接口，使CR-PGMII可以控制几乎所有的外设设备（包括第三方）。可实现一键发双代码等红外逻辑控制。支持3路CR-NET控制总线，可以扩充达256个网络设备。能够很方便的管理所有设备的输入/输出，配合CREATOR DTX-7600, ST-6500C这两种触摸屏可以做到信号先预览，再送投影幕输出，对系统的操控变得更加简单容易。该检察院的串口受控设备主要采用232协议控制的两台NEC投影机，采用485协议控制的两个CR－V1012高速球以及采取同样控制协议的十五台液晶升降器，还有通过中控配合会讨系统实现摄像跟踪功能。
2、A/V系统
A/V系统由AV矩阵、RGB矩阵、计算机、摄像机、DVD、调音台、话筒、音箱等A/V设备构成。它完成对各种图文信息的播放功能，实现现场音频系统配合投影幕投影系统提供优质的视听效果。并且还可以通过数字录像机，能够将整个过程记录在录像机中，便于以后的查询、回顾等。该检察院通过AV0808和VGA0808这两个矩阵对两个会议厅的视频输入输出设备进行信号的任意选择与切换，既可以选择一对一输出视频信号，又可以一对多进行视频信号的切换。
3、扩声、音响系统
本次项目的音响系统采用了最新研发的四系列会讨系统，以其优异的性能满足会议、演讲、讨论等要求，配合调音台、均衡器，数字抑制反馈器满足音响和扩音的功能。有关音频信号可通过调音台输出供音箱播放，同时视频信号输出至投影机播放。
4、会议环境控制系统
通过强电继电器，可控制日光灯的开关；控制窗帘的开/合，以符合各种应用需要；控制投影机、A/V设备的电源，实现电源的自动、节能管理。而且还可以更好的保护设备，如系统会在投影机关机后预留足够的时间（即延时）给投影机散热，然后再自动断开投影机的电源。使得控制起来更加简便，该检察院采用了2个电源控制器对会议厅的电动幕布和电动窗帘进行智能控制，还能实现电源时序器的功能对机柜的设备提供有序通电或断电。
随着科技的不断发展和进步，也随着国家各个部门职能的分化和细化，各政府职能部门开始采用现代化的设备，以期达到理想的效果。但随着需求的增加，各种设备也在不断增多，控制方式与管理也越来越复杂，同时对于环境的控制，很难根据需要及时改变以达到期望的效果。而使用全自动智能化设备中央集成控制系统配合触摸屏就可以将复杂的控制环境简单化。只需要用手轻触触摸屏上相应的界面就能对几乎所有的电气设备进行控制，包括各种投影机、屏幕升降器、红外遥控设备、信号切换矩阵、电力照明系统、音量调节器等等各种功能控制。大大提高了工作效率，也简化了复杂的操作系统，带来一个拥有优美音质、清晰图象以及具备音视频会议系统、投影幕系统、同声传译系统、投票表决等功能的大型会议厅和应急指挥中心。
根据此次长沙芙蓉区人民检察院工程的现场需求以及我们的实际工程经验，我们将整个工程细化成以下几个子系统。
■ 多媒体中央控制系统
■ A/V系统
■ 扩音、音响系统
■ 会议环境控制系统
结合该检察院的具体使用情况，本方案中主要运用CREATOR快捷的DTX-7900C无线画中画触摸屏和ST-6500C作为主要控制终端；配备CREATOR快捷的CR-PGMII可编程中控主机和TOUCH AV作为整个控制系统的核心；使用CREATOR快捷的VGA0808、AV0808矩阵切换器进行音/视频信号的相互切换；采用CREATOR配备的周边设备对会议厅的电力环境进行智能操控。
各系统分析：
1、多媒体中央控制系统
中央控制系统是多功能会议系统中众多设备的神经中枢，集成各种控制接口，可以控制所有的红外设备和支持RS232,RS485,RS422任意一种协议的设备。采用技术成熟、功能齐全、用途广泛的CREATOR CR-PGMII中央控制主机与TOUCH AV中央控制主机，操作简单、可靠性高，更加智能化。内置超大内存，可高速运算复杂的逻辑指令，强大的内置可编程接口，使CR-PGMII可以控制几乎所有的外设设备（包括第三方）。可实现一键发双代码等红外逻辑控制。支持3路CR-NET控制总线，可以扩充达256个网络设备。能够很方便的管理所有设备的输入/输出，配合CREATOR DTX-7600, ST-6500C这两种触摸屏可以做到信号先预览，再送投影幕输出，对系统的操控变得更加简单容易。该检察院的串口受控设备主要采用232协议控制的两台NEC投影机，采用485协议控制的两个CR－V1012高速球以及采取同样控制协议的十五台液晶升降器，还有通过中控配合会讨系统实现摄像跟踪功能。
2、A/V系统
A/V系统由AV矩阵、RGB矩阵、计算机、摄像机、DVD、调音台、话筒、音箱等A/V设备构成。它完成对各种图文信息的播放功能，实现现场音频系统配合投影幕投影系统提供优质的视听效果。并且还可以通过数字录像机，能够将整个过程记录在录像机中，便于以后的查询、回顾等。该检察院通过AV0808和VGA0808这两个矩阵对两个会议厅的视频输入输出设备进行信号的任意选择与切换，既可以选择一对一输出视频信号，又可以一对多进行视频信号的切换。
3、扩声、音响系统
本次项目的音响系统采用了最新研发的四系列会讨系统，以其优异的性能满足会议、演讲、讨论等要求，配合调音台、均衡器，数字抑制反馈器满足音响和扩音的功能。有关音频信号可通过调音台输出供音箱播放，同时视频信号输出至投影机播放。
4、会议环境控制系统
通过强电继电器，可控制日光灯的开关；控制窗帘的开/合，以符合各种应用需要；控制投影机、A/V设备的电源，实现电源的自动、节能管理。而且还可以更好的保护设备，如系统会在投影机关机后预留足够的时间（即延时）给投影机散热，然后再自动断开投影机的电源。使得控制起来更加简便，该检察院采用了2个电源控制器对会议厅的电动幕布和电动窗帘进行智能控制，还能实现电源时序器的功能对机柜的设备提供有序通电或断电。

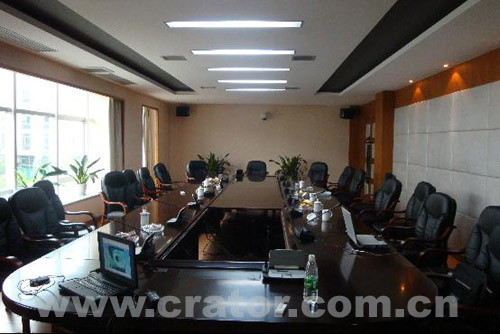

图为检察院会议室
图为CREATOR快捷ST-6500C彩色无线触屏

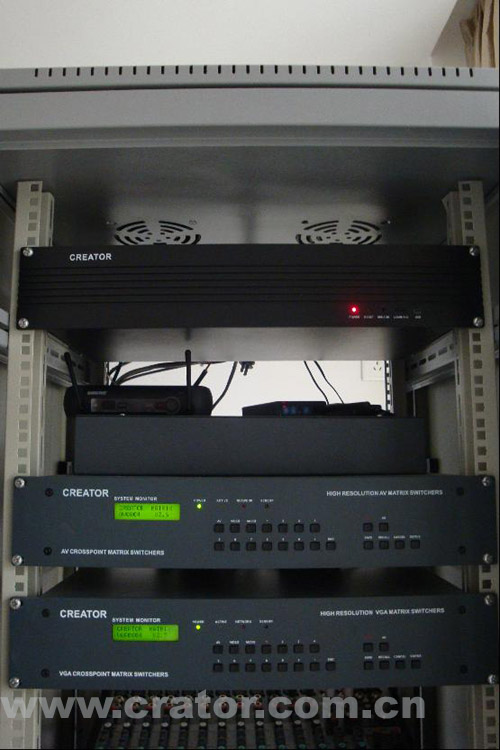

上图为CREATOR快捷 VGA0808、AV0808矩阵切换器
