CREATOR快捷为武警作战指挥中心打造强健后盾

    随着科技的不断进步，部队作战指挥中心开始采用现代化的设备，足不出户，就可以实现现场演练的目的。各种先进的音视频设备、电子设率，也简化了复杂的操作系统，带来一个拥有优美音质、清晰图象以及具备音视频会议系统、大屏幕系统、（同声传译系统、投票表决）等功能的大型作战指挥中心。

    根据此次工程的需求以及我们的实际工程经验，我们将整个工程细化成以下几个子系统。

■  大屏幕显示系统
■  A 系统
■  多媒体中央控制系统
■  扩音、音响系统
■  房间环境控制系统

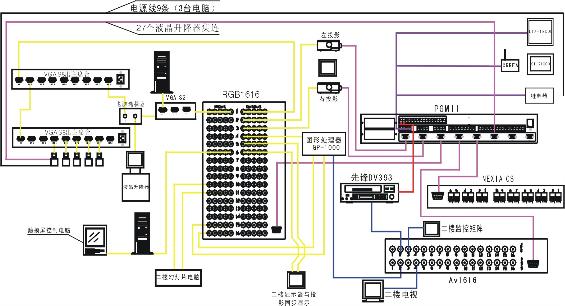

    结合本指挥中心的具体使用情况，根据计算机信号和视频信号以及相互交错式的显示，本方案中主要运用CREATOR快捷的ST-7100C无线画中画触摸屏作为主要控制终端，辅用LTX-1200C有线画中画触摸屏；配备CREATOR快捷的CR-PGMII可编程中控主机作为整个控制系统的核心；使用CREATOR快捷的RGB1616、VIDEO1616矩阵切换器进行音/视频信号的相互切换；采用CREATOR快捷的GP-1000图形拼接处理器用2台背投投影机拼接作为显示终端。



（1）先进性
系统设计要采用先进的概念、技术和方法，不但能反映当今的先进水平，而且具有发展潜力，能保证在未来若干年内占主导地位，并能顺利地过渡到下一代技术。

（2）开放性
为了满足系统所选用的技术和设备的协同运行能力、系统投资的长期效应以及系统功能不断扩展的需求，必须追求系统的开放性。所谓的“开放性”，也就是在遵循统一的国际标准或工业标准的前提下，允许用不同厂商的产品相互兼容，这种兼容包括整个系统及其组成部件。

（3）可靠性和稳定性
在考虑技术先进性和开放性的同时，还应该从系统结构、技术措施、设备性能、系统管理、厂商技术支持及维修能力等方面着手，确保系统运行的可靠性和稳定性。

（4）安全性和保密性
武警部队作为政府部门，必须保证信息的机密性与稳定性，因此要求视频会议系统的绝对安全与稳定，网络安全需要对防火墙做出严格的管理，对于每一个开放的端口都要慎之又慎。

（5）可扩展性、易维护性和经济性
要适应系统的变化，必须充分考虑以最简单的方法、最低的投资，实现系统的扩展和维护；同时充分利用现有的设备，节约用户投资。

各系统分析:
1.大屏幕显示系统
此次大屏幕显示系统采用的 GP-1000 多屏图形处理器，是基于Windows NT/Windows2000的多屏幕图型处理器。采用当前较先进的多屏图型处理技术，结合软件处理平台，可以将S-Video信号、复合视频信号、RGB信号等，都能使它实现显示于VGA显示器，并分解成多路输入信号，组成 m x n 的高性能的大屏幕多屏拼接系统，系统提供完善的远程控制功能。
GP-1000可以将单一VGA显示信号分解成m x n路信号，输出到多个屏幕并无缝拼接成单一的逻辑屏。鼠标及各种应用程序窗口、活动视频窗口、实时VGA信号窗口等，均可在逻辑屏中任意漫游、移动、缩放。
GP-1000最大可支持24屏的拼接，横向竖向的屏数可自行设定，此次工程，将屏数设定为1×2，采用先进的DLP背投拼接单元，具备了高亮度、高分辨率显示功能，可在大屏幕上真实投影计算机图形文字。
GP-1000软件支持
服务器支持操作系统：Windows2000+SP3/WinNT4.0+SP6
客户支持操作系统：Windows9x/2000/NT

2、A 系统
A 系统由计算机、摄像机、DVD、VCR、实物展台、调音台、话筒、MD机、音箱等等A 设备构成。它完成对各种图文信息的播放功能，实现现场音频系统配合大屏幕投影系统提供优质的视听效果。并且通过数字录像机，能够将整个过程记录在录像机中，便于以后的查询、回顾等。
通过CR-PGMII中控主机的RS232串口，控制视频矩阵的切换，选择所需图像输出到投影机。通过控制主机的红外控制口和红外发射棒，控制DVD等红外设备的所有动作，如播放、暂停、停止等功能，并且可以自动将DVD的图像切换到投影机，投影仪自动选择视频输入，自动将DVD的声音切换到功放。通过音量控制器，控制功放输出音量的大小。

3.多媒体中央控制系统
中央控制系统是多功能会议系统的神经中枢，集成各种控制接口，如通过红外控制录音机、DVD、录像机等多媒体设备；通过串行接口控制投影机、音视频切换矩阵等设备。
采用技术成熟、功能齐全、用途广泛的CREATOR CR-PGMII中央控制主机，操作简单、可靠性高，更加智能化。内置超大内存，可高速运算复杂的逻辑指令，强大的内置可编程接口，使CR-PGMII可以控制几乎所有的外设设备（包括第三方）。可实现一键发双代码等红外逻辑控制。支持3路CR-NET控制总线，可以扩充达256个网络设备。能够很方便的管理所有设备的输入/输出，配合CREATOR ST-7100C触摸屏可以做到信号先预览，再送大屏幕输出，对系统的操控变得更加简单容易。

4.扩声、音响系统
本次项目的音响系统适用于指挥中心会议室、新闻中心会议室、多功能报告厅等。在相关区域安装鹅颈话筒、无线手持话筒和无线领夹话筒以满足会议、演讲、讨论等要求，配合调音台、均衡器，防止啸叫，满足音响和扩音的功能。有关音频信号可通过调音台输出供音箱播放，同时视频信号输出至投影机播放。系统可播放DVD、CD、VCD、电视节目、电台广播等音视频信号。



5.房间环境控制系统
通过强电继电器，可控制日光灯的开关，并且能够进行多种灯光模式的预设（如会议模式、A 模式、讨论模式等），使得灯光符合各种应用需要。
通过强电继电器，控制窗帘的开/合，以符合各种应用需要。
通过强电继电器，控制投影机、A 设备的电源，实现电源的自动、节能管理。有的产品还可以更好的保护设备，如系统会在投影机关机后预留足够的时间给投影机散热，然后再自动断开投影机的电源。
